适用范围

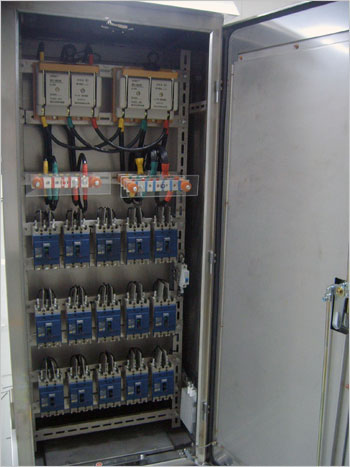

检修电源箱、照明箱、动力箱、配电箱（柜）用于交流50Hz～60Hz、380/220V 三相四线或三相五线制电力系统中，作为运行或检修时的动力、照明电源设备。端子箱可用于工业现场电气量的汇集与转接，是为布线和查线、施工及调试提供方便接口的装置。以上设备可广泛应用于发电厂、变电站、厂矿企业等电力用户。
功能特点
1、不锈钢或冷轧钢板喷塑外壳，防护等级达到IP55。箱体外形美观，结构牢固耐用。
2、安装方式分为壁挂式和落地式，户内或户外安装，方便用户选择。
3、选用国际元器件，具有过载、短路和漏电等保护功能。
4、配有进线电压表、分路电流表，每路电源输出均有电源通断指示。
5、配置高防护等级的工业插头、插座作为电源的输入或输出接口，使用方便，尤其适用于工作环境恶劣的场合。
6、可根据需要匹配交流12V（或交流24V、交流36V）照明变压器，采用特殊类型的插座输出，防止与交流220V插座混插。
7、箱内裸露的带电导体均采取严格的防护措施，机箱不带电金属部分在电气上连成一体，并可靠接地，且有明显的标记。箱体内预留接地铜排，预留进出线的开孔位置。
8、端子箱采用端子，配置隔板、编号、标记框等。电流回路的端子可接不小于4mm2的电缆芯线。CT二次回路采用标准的试验端子，便于断开或短接装置的输入与输出回路。端子排间留有足够的空间，便于外部电缆的连接。直流电源的正负极不布置在相邻的端子上。
9、箱/柜内配置可靠的温湿度控制器、加热器、接触器、中间继电器、断路器等，元器件的型号及技术规格满足用户需求。
型号说明
技术参数
1、额定绝缘电压(相对地)：
工频试验电压：2.5KV/min；
雷电冲击电压：5 KV；
绝缘阻抗：≥100MΩ。
2、额定工作频率：50Hz～60Hz。
3、各回路额定工作电压：交流380V、220V、12V。
4、各回路额定电流：交流160A、100A、32A、25A、16A。
5、插座极数：5极（3P+N+PE）、4极（3P+PE）、3极（1P+N +PE）、2极（1P+ N）。
6、电气间隙和爬电距离
柜内两带电导体之间以及带电导体与裸露不带电导体之间的小距离，符合DL/T720-2000的规定。
订货须知
1、请注明产品型号、名称及订货数量。
2、请列明设备的详细功能要求。
3、请提供箱体材质、颜色以及安装方式。
4、如有其它要求请详细注明。
