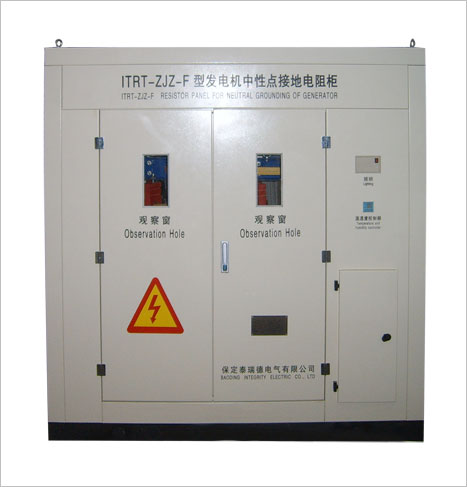

ITRT-ZJZ-F系列发电机中性点接地电阻柜

一、概述

      发电机在运行中，发生单相接地是常见的故障，故障点出现电弧接地时会进一步扩大定子绕组绝缘损害甚至导致铁芯灼伤烧结，如不及时发现并快速切除，故障将发展成为相间或匝间短路。基于上述原因，国际广泛采用发电机中性点高阻接地，以限制接地电流，防止各种过电压的危害，取得了良好的运行经验。

      我公司ITRT-ZJZ-F系列发电机中性点接地电阻成套装置在热力和电气性能上，完全能满足电力中性点对设备的要求，具有耐受温度高、电阻率高、电阻温度系数小，同时又具有抗拉强度高、韧性好等优良的机械性能，是0.4KV～35KV发电机组采用高阻接地的专用成套装置。

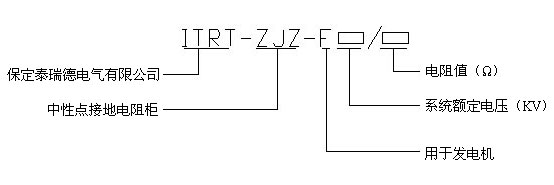

二、型号说明


三、使用条件
      1、环境温度：-40℃～+65℃；
      2、大气相对湿度：日平均不过95%，月平均不过90%；
      3、海拔不过4000m；
      4、具有良好的接地网；
      5、使用于电网频率48～52Hz（50Hz系统），58～62 Hz（60Hz系统）的系统中；
      6、周围环境中无易燃易爆、腐蚀性气体及导电尘埃。
      7、适用于：户内、户外；
      注：特殊使用条件，请在订货时详细提出。

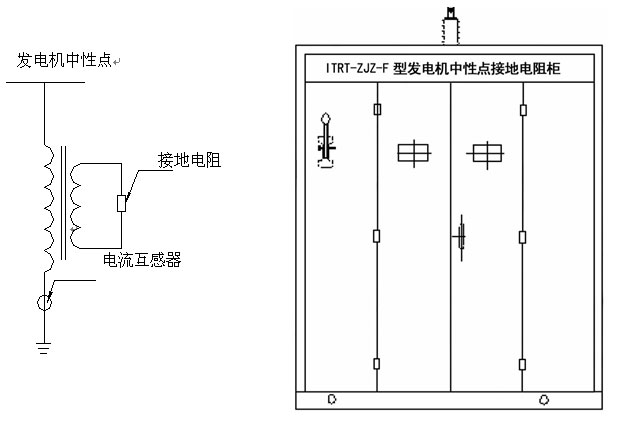

四、工作原理及外形简图



五、常规技术参数

      ITRT-ZJZ-F型发电机中性点接地电阻柜技术参数推荐表

发电机容量 (MW)	100		125	200(300)		600		1000
发电机额定电压 (kV)	10.5	13.8	15.75	18	20	20	24	24	27
预计回路单相接地 电容电流(A)	4		5	6		8		10
接地变压器一次侧 电压(kV)	(10.5) 10.5/	(13.8) 13.8/	(15.75) 15.75/	(18) 18/	(20) 20/	(20) 20/	(24) 24/	(24) 24/	(27) 27/
接地变压器二次侧 电压(kV)	0.22		0.22	0.22		0.22		0.22
接地变压器额定 容量(kVA)	30		30	50		50		63
二次侧电阻值(Ω)	(0.35) 1.0		(0.3) 0.8	(0.2) 0.5		(0.18) 0.4		(0.15) 0.3
接地保护抽取电压 (kV)	(0.173) 0.1		(0.173) 0.1	(0.173) 0.1		(0.173) 0.1		(0.173) 0.1

六、订货须知
      订货时请告知以下参数：
      1、系统额定电压：(kV)；
      2、短时允许电流：（A）；
      3、标称电阻值：（Ω）；
      4、短时允许通流时间：（S）；
      5、接地变容量（如需要）：（kVA）（或短时允许电流：A）；
      6、外壳形式：户内型或户外型；
      7、柜体材质：冷轧钢板或不锈钢；
      8、外壳颜色：按用户要求定做，如无特殊要求，则采用电脑灰；
      9、进出线方式：上进下出、下进下出、侧进侧出、侧进下出、客户可选；
      10、柜内是否装零序CT：CT变比及容量。
